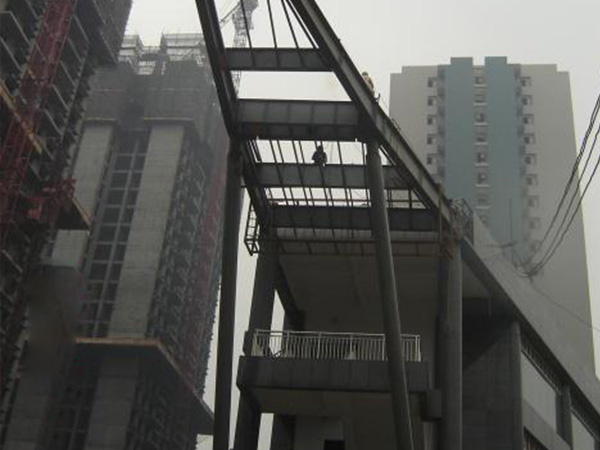

渝州新城裝飾角主體鋼構(gòu)安裝完畢

渝州新城裝飾角主體鋼構(gòu)安裝在施工流程中出現(xiàn)的問題總結(jié)：

加工制作過程中較易發(fā)生質(zhì)量問題，且發(fā)生后處理起來很棘手的主要是特殊工序和重要工序。一般工序發(fā)生質(zhì)量問題所占的比率很小。在上面的施工過程中，特殊工序有焊接、涂裝，重要工序有下料，裝配。

1. 焊接工序。該工序?qū)儆陔[蔽工程，也是最易發(fā)生質(zhì)量問題的工序之一，從2004年某公司的產(chǎn)品質(zhì)量報表統(tǒng)計顯示，發(fā)生該工序的質(zhì)量問題中：因 為焊接質(zhì)量導(dǎo)致的焊縫返修率高達(dá)80%以上，其次是由于上道工序操作不當(dāng)和操作人員的技術(shù)問題而導(dǎo)致焊縫質(zhì)量問題約占10%，這樣問題屬于直接影響工程質(zhì)量的主要問題。所以此類型的問題必須通過專業(yè)的檢測公司運用專業(yè)的檢測工具才可以檢測、評判出來，一般根據(jù)焊縫內(nèi)的缺陷類型分為夾渣、未溶合、氣孔等。

2. 涂裝工序。該工序也是屬于隱蔽工序，對結(jié)構(gòu)的影響小于對于建筑功能的影響。也是較易發(fā)生質(zhì)量問題的工序。工序的質(zhì)量問題主要表現(xiàn)在：構(gòu)件表面的漆膜大面積脫落和局部脫落，構(gòu)件表面的漆膜脫落、產(chǎn)生流掛現(xiàn)象，漆膜的厚度不夠，漆膜厚度分布不均，漆膜的顏色色差較大。

3. 放樣下料工序。該工序?qū)儆跇?gòu)件加工之前的龍頭，其質(zhì)量的好壞對下道工序存在著直接的影響，甚至導(dǎo)致下料的零部件全部的報廢，這種情況的發(fā)生 是很普遍的，所以在下料之前對于加強(qiáng)過程的質(zhì)量監(jiān)控是十分重要而且必要的。該工序的產(chǎn)生的質(zhì)量問題主要表現(xiàn)在：對于長條和薄板類型的零部件在切割中變形比較厲害；由于切割氣體或者板材內(nèi)部存在夾渣和成份分布不均勻而導(dǎo)致的切割面出現(xiàn)馬牙紋、節(jié)瘤、割痕深度超標(biāo)準(zhǔn)；氣割或鋸切的零部件未考慮后續(xù)工序的收縮變形而導(dǎo)致的零部件尺寸超標(biāo)；由于工藝文件編制的失誤而導(dǎo)致的批量零部件報廢；下料切割的尺寸嚴(yán)重的超過了標(biāo)準(zhǔn)的要求。

4. 裝配工序。該工序在構(gòu)件加工的質(zhì)量中占有重要的地位，其質(zhì)量受上道工序的影響較大，所以在裝配前加強(qiáng)過程的監(jiān)控是非常的重要。該工序的產(chǎn)生 的質(zhì)量問題主要表現(xiàn)在：裝配的零部件位置錯誤，如3450mm裝成4350mm；零部件的使用錯誤，本來應(yīng)該裝配2#零部件件，裝配的卻是3#另部件；零 部件在正確位置上裝配錯誤、如板上的孔45mm本來是朝外，而實際把45mm朝內(nèi)裝了；裝配的零部件裝配間隙超過規(guī)范和技術(shù)文件的要求，3mm的間隙 7mm；有些零部件沒有經(jīng)過校正就進(jìn)行裝配，裝配完成后已存在的變形沒辦法消除變形；操作工為圖省事私自切割造成零件上孔位置尺寸超標(biāo)；裝焊區(qū)沒有進(jìn)行表 面處理；由于圖紙尺寸的錯誤造成的裝配錯誤。
